高速公路防眩网设计要求及参数说明

一、高速公路防眩网设计要求

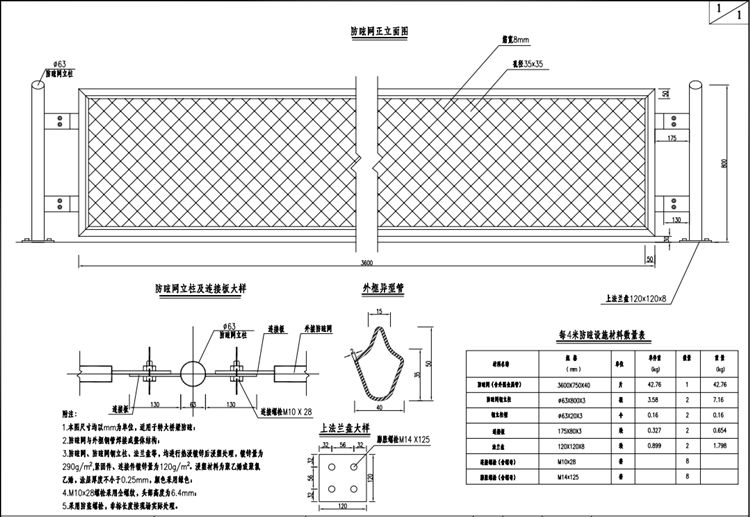

1.本图高速公路防眩网尺寸均以mm为单位,适用于特大桥梁防眩。
2.防眩网与外框钢管焊接成整体结构。
3.防眩网、防眩网钢立柱、法兰盘等,均进行热浸镀锌后浸塑处理，镀锌量为290g/㎡,紧固件、连接件镀锌量为120g/㎡。浸塑材料为聚乙烯或聚氯乙烯，涂层厚度不小于0.25mm,颜色采用绿色。
4.M10x28螺栓采用全螺纹,头部高度为6.4mm。
5.采用防盗螺栓,非标长度按现场实际处理。
二、高速公路防眩网参数要求
1、框网，750*3600*40mm；
2、立柱，Φ63*800*3mm；
3、立柱帽，Φ63*20*3mm；
4、连接板，80*175*3mm；
5、法兰盘，120*120*8mm。
