桥梁防落物网

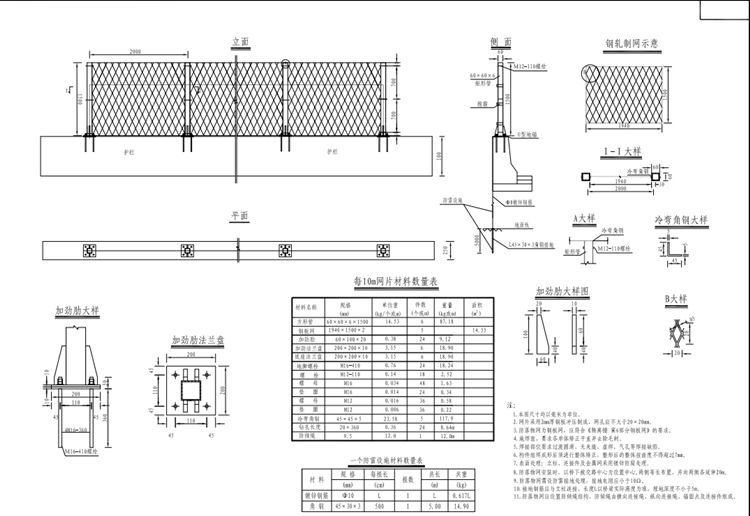

一、桥梁防落物网设计要求

1.本图尺寸均以毫米为单位。

2.网片采用2mm厚钢板冲压制成，网孔应不大于20 x 20mm。

3.防落物网为钢板网，应符合《隔离栅第6部分钢板网》的要求。

4.施焊前，要求各单体矫正平直并去除毛刺。

5.焊接部位要求过渡圆滑、无夹缝、虚焊、气孔等焊接缺陷。

6.构件组焊成形后须进行整体矫正，整形后的整体扭曲度不得超过7mm。

7.表面处理:立柱、连接件及金属网采用镀锌防腐处理。

8.防落物网安装时，以桥下被交路中心为设置中心，两侧等长布置，并向两侧各延伸20m。

9.防落物网需设防雷接地处理，接地电阻应小于10Ω。

10.接地钢筋应与立柱连接，长度L以桥梁实际高度为准，埋地深度不小于5m。

11.防落物网应设置防倾绳结构，防倾绳由横向连接绳、纵向连接绳、锚固点及连接件组成。

二、每10米桥梁防落物网材料数量

1、方形管，60*60*6*1500mm，6个；

2、钢板网网片，1500*1940mm，2个；

3、加强肋，60*100*20mm，24个；

4、加劲法兰盘，200*200*10mm，6个；

5、底座法兰盘，200*200*10mm，6个；

6、冷弯角钢，45*45*5mm，5个。
